ตัวควบคุมการระบุเพลารถยนต์

ในฐานะส่วนประกอบช่วยของระบบชั่ง, เครื่องควบคุมการระบุแกนรถยนต์ถูกวิจัย, ออกแบบและผลิตโดยอิสระโดย Zhengzhou Hengliang Tech Co., Ltd.
เมื่อรถผ่านเซ็นเซอร์ระบุแกน เครื่องควบคุมจับสัญญาณที่แตกต่าง หลังจากการเก็บตัวอย่าง การวิเคราะห์และการประมวลผลมันส่งสัญญาณลักษณะที่ตรงกับล้อของรถเครื่องควบคุมนี้สนับสนุนระบบชั่งในการดําเนินหน้าที่ เช่น การจัดหมวดหมู่ประเภทรถยนต์ สถิติตําแหน่งจุดแรงดัน และการทํางานแบบไหลฟรี
อุปกรณ์มีข้อดีของความเร็วสูง ความแม่นยําสูง การทํางานง่าย ความมั่นคงสูง และการบํารุงรักษาง่าย

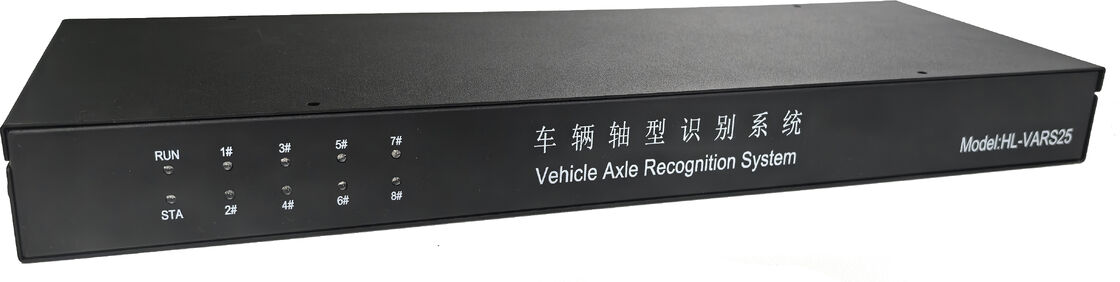

รูป 1-1 ดูด้านหน้าของอุปกรณ์

เครื่องควบคุมการระบุแกนของยานมีอินเตอร์เฟซการเข้าสําหรับ 8 ช่องทางสูงสุดของเซ็นเซอร์ระบุแกนล้อ 1 ช่องทางการสื่อสาร CAN 1 ช่องทางการสื่อสาร RS2321 อินเตอร์เฟซการสื่อสาร RS485, 1 อินเตอร์เฟซ Ethernet, 2 ช่องทางเข้าดิจิตอล, 2 ช่องทางออกดิจิตอล, และ 5V อินเตอร์เฟสออก.

รูปที่ 1-2 มุมมองด้านหลังของอุปกรณ์

รายละเอียดเทคนิค

การนําเสนอหน้าที่

ฟังก์ชันหลักของระบบระบุแกนของรถยนต์คือ: การระบุชนิดยางของรถยนต์และการรายงานข้อมูลลักษณะอย่างมีกิจกรรม เช่น จุดความดันยางและประเภทยาง เมื่อยางรถผ่านเซ็นเซอร์ระบุแกนล้อเพื่อช่วยระบบชั่งในการกําหนดประเภทรถยนต์

ระบบระบุแกนของรถยนต์นี้รองรับการตั้งค่าปารามิเตอร์หลายตัวผ่านโปรแกรมจัดการที่พิเศษ รวมถึงการปรับโปรโตคอลการสื่อสารของระบบและอัตรา baudกําหนดขั้นต่ําการกดรถยนต์, และเปิดหรือปิดจุดตรวจจับทั้งหมดของเซ็นเซอร์ระบุล้อ-แกน โดยส่งผลต่อการเพิ่มความมั่นคงและความยืดหยุ่นของระบบ

การออกข้อมูลและโปรโตคอล

อินเตอร์เฟซการสื่อสารแบบตั้งค่าของระบบระบุแกนของรถยนต์คือ CAN, RS485 และ RS232 ทั้งหมดกรอบข้อมูลออกผ่าน 3 อินเตอร์เฟสนี้และระบบยังได้รับและวิเคราะห์ข้อมูลจากสามท่าทางนี้.

โดยปกติ ระบบระบุแกนรถยนต์จะส่งกรอบสถานะการทํางานหรือกรอบข้อมูลพื้นฐานเป็นระยะเวลา หลังจากตรวจพบรถยนต์ผ่านเซ็นเซอร์ระบุแกนล้อมันส่งข้อมูลกรอบแกนโดยอัตโนมัติการกระแสและรูปแบบกรอบเฉพาะอย่างยิ่งขึ้นอยู่กับโปรโตคอลการสื่อสารที่ตั้งค่า

รูปที่ 6-1 แผนภาพการเชื่อมต่อระหว่างระบบระบุแกนรถยนต์และเครื่องชั่ง
